Si tu ne te souviens que d'une chose de ça guide d'achat du système e-track , rappelez-vous ceci : le rail est aussi solide que son raccord le plus faible, son point de soudure le plus faible et sa vis de montage la plus faible. Un système d'arrimage de remorque cargo est une chaîne de pièces fonctionnant ensemble, et les acheteurs qui se concentrent uniquement sur le rail en acier tout en ignorant les raccords, le matériel de montage et le support mural se retrouvent souvent avec une configuration qui semble solide mais échoue sous une charge réelle.
Avant d'acheter, confirmez cinq éléments : la capacité de charge nominale par point, l'épaisseur du gabarit du rail, la compatibilité de l'espacement des fentes avec vos sangles et accessoires existants, si vous avez besoin d'un montage au mur, au sol ou au plafond, et si le fournisseur peut prendre en charge la disponibilité continue des accessoires. Toutes les autres décisions de ce guide s’appuient sur ces cinq points de contrôle.
Les sections ci-dessous présentent les charges nominales, le dimensionnement, l'emplacement de montage, les étapes d'installation, les considérations matérielles et la manière dont un système e-track est basé sur système d'arrimage de remorque se compare aux alternatives à chenilles en L, vous pouvez donc prendre une décision basée sur la façon dont la remorque sera réellement utilisée plutôt que sur des hypothèses.

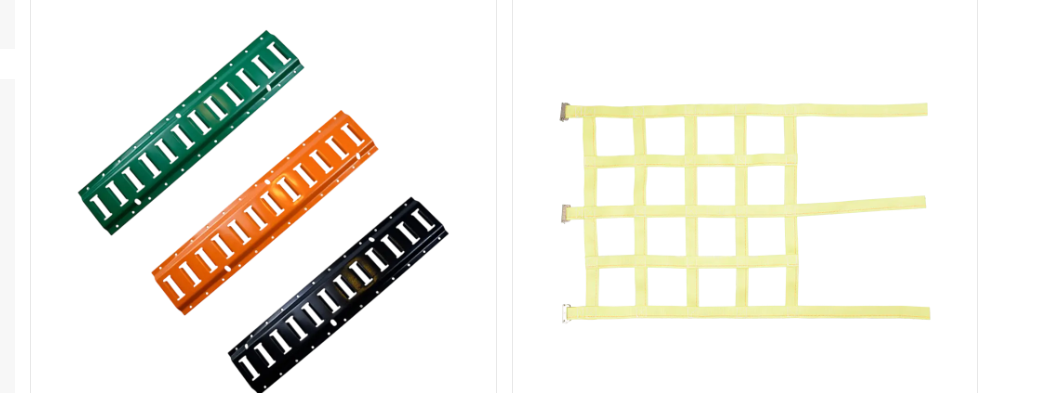

Un système de voie électronique est construit autour d'un rail en acier formé avec une rangée de fentes ovales standardisées espacées à intervalles réguliers d'un pouce sur toute sa longueur. La forme ovale est intentionnelle. Les raccords tels que les joints toriques, les goujons simples, les anneaux en D et les raccords à bille sont conçus avec une tête ovale assortie qui glisse dans la fente puis se verrouille en position avec un quart de tour, offrant un point de connexion sans outil qui peut être repositionné n'importe où le long du rail.
Étant donné que chaque fente le long du rail est identique, un opérateur peut ajouter, supprimer ou faire glisser un point d'ancrage sans avoir besoin de percer de nouveaux trous ou de transporter du matériel supplémentaire. C'est ce qui différencie un véritable système d'arrimage de remorque cargo basé sur une voie électronique des ancrages fixes à anneaux en D boulonnés à des emplacements définis. La flexibilité de repositionner les points d'ancrage est l'une des principales raisons pour lesquelles les flottes et les entreprises de déménagement standardisent les voies électroniques plutôt que les points d'arrimage à usage unique.
L'e-track apparaît le plus souvent dans les remorques fermées, les remorques utilitaires, les remorques de déménagement et les véhicules de transport de marchandises diverses. Chaque application utilise la même norme de rail et de fente, ce qui explique en partie pourquoi l'e-track est devenu une norme de facto dans l'industrie de la conversion de remorques et de fourgonnettes plutôt qu'un système propriétaire lié à un type de véhicule.
Lorsqu’ils comparent les options, la plupart des acheteurs prennent en compte la même poignée de facteurs, mais dans des ordres différents en fonction de la manière dont la remorque est utilisée. Le tableau ci-dessous reflète un classement général des priorités utilisé par les acheteurs de flottes et les constructeurs de remorques lors de l'évaluation d'une configuration de voie électronique sur une échelle de dix points selon les critères les plus importants dans la manutention quotidienne des marchandises.
Notation illustrative des priorités des acheteurs, sur une échelle de dix points, basée sur des critères d'achat courants pour les flottes de remorques.
La capacité de charge et la qualité de l'acier des rails occupent toujours les premières places, car elles déterminent si le système survit à des cycles de chargement répétés plutôt qu'aux premières utilisations. La compatibilité des accessoires arrive juste derrière, puisqu'un rail qui ne peut pas accepter une large gamme de raccords limite la façon dont la remorque peut être utilisée pendant sa durée de vie.
La capacité nominale est exprimée par point de fixation et non par rail, et dépend du type de raccord, de l'écartement du rail et de l'angle de la charge contre le rail. Les fabricants font généralement référence à une valeur nominale par point de l'ordre d'environ 1 667 livres pour un seul raccord utilisé en traction droite, augmentant vers une valeur nominale plus lourde lorsque la charge est répartie sur une section renforcée ou sur plusieurs points travaillant ensemble, avec de nombreux rails de qualité industrielle évalués pour supporter jusqu'à 5 000 livres par point de montage lorsqu'il est installé correctement dans un support solide.
Chiffres de référence de l'industrie couramment cités pour les rails électroniques en acier standard évalués par point de fixation.
Ces chiffres supposent que le rail est boulonné dans une charpente solide ou dans des montants muraux soutenus par du contreplaqué. Un rail monté dans une fine peau d'aluminium avec des vis courtes n'atteindra pas sa valeur nominale, quel que soit le calibre d'acier imprimé sur le rail lui-même. Les acheteurs doivent considérer les chiffres de capacité publiés comme le plafond d'un rail correctement installé, et non comme une garantie pour chaque méthode d'installation.
| État de montage | Note typique | Idéal pour |
|---|---|---|
| Tôle uniquement | Note réduite | Articles d'intérieur légers |
| Mur soutenu par du contreplaqué | Note standard | Remorques de marchandises générales |
| Élément de charpente en acier | Pleine capacité nominale | Transport d'équipement lourd |
Une remorque courte avec deux ou trois points d'ancrage peut suffire pour des marchandises légères, mais les remorques plus longues transportant plusieurs objets ont besoin de points d'ancrage plus répartis pour éviter tout déplacement pendant les virages et le freinage. Le graphique linéaire ci-dessous montre une ligne directrice générale de planification pour le nombre de points d'arrimage recommandé par rapport à la longueur de la remorque, utile lors de la définition d'un tracé ferroviaire avant le début de l'installation.
Référence de planification générale pour les points d'arrimage minimum recommandés à mesure que la longueur de la remorque augmente.
Ces chiffres représentent un plancher de planification plutôt qu'une règle fixe, puisque le poids, la forme et la hauteur de gerbage de la cargaison modifient tous le nombre de points d'ancrage dont une charge spécifique a réellement besoin. Les marchandises de forme étrange ou très lourdes nécessitent généralement des points supplémentaires, quelle que soit la longueur de la remorque.
La voie en L est un système ferroviaire connexe avec une fente en forme de L plutôt qu'ovale, et elle est généralement associée au fret aérien et au transport spécialisé où les raccords doivent résister à la traction sous un plus large éventail d'angles. Pour la plupart des applications de remorques cargo, e-track reste le plus pratique système d'arrimage de remorque choix en raison de sa plus grande disponibilité d'accessoires et de sa conception de montage plus simple et sans outil.
Comparaison éditoriale, la zone bleue représente l'e-track, la zone orange représente l-track, échelle de dix points.
Les raccords de rail en L se verrouillent dans plus de directions le long de la fente, ce qui est utile pour les marchandises qui tirent à des angles vifs, mais cela s'accompagne d'une disponibilité d'accessoires plus étroite et d'une complexité d'installation généralement plus élevée. Pour les remorques fermées à usage général et les remorques utilitaires, les systèmes basés sur les voies électroniques restent l'option la plus accessible pour la plupart des acheteurs à la recherche d'un guide d'achat du système e-track avant de prendre une décision d'achat.
La largeur du rail est standardisée à deux pouces sur presque tous les produits e-track, ce qui permet aux raccords de différentes séries de production de rester compatibles les uns avec les autres. Cependant, la longueur est généralement vendue par incréments fixes ou coupée sur commande en fonction des dimensions intérieures de la remorque.
| Longueur des rails | Espacement des fentes | Largeur des rails | Jauge commune |
|---|---|---|---|
| 2 pieds | 1 pouce | 2 pouces | Calibre 12 à 16 |
| 4 pieds | 1 pouce | 2 pouces | Calibre 12 à 16 |
| 8 pieds | 1 pouce | 2 pouces | Calibre 12 à 16 |
| 10 pieds | 1 pouce | 2 pouces | Calibre 12 à 16 |
| Coupe sur mesure | 1 pouce | 2 pouces | Calibre 10 à 16 |
Les acheteurs qui équipent un système de rails de remorque entièrement fermé mélangent souvent les longueurs de rail, en exécutant de longues sections horizontales le long des parois latérales et des chutes verticales plus courtes près des portes et des coins, de sorte que mesurer la longueur de mur réellement utilisable avant de commander évite le gaspillage de matériaux et l'espacement inégal des ancrages.
Le placement affecte la façon dont le rail est utilisable au quotidien. Les rails muraux, généralement installés à deux hauteurs le long des parois latérales, soutiennent la fixation par sangle des marchandises empilées. Les rails montés au sol manipulent des charges palettisées plus lourdes et des équipements équipés de roues ou de pieds. Les rails montés au plafond sont moins courants mais sont utilisés pour sécuriser des objets longs ou légers.
Vue isométrique simplifiée de l'emplacement typique des rails électroniques au mur, au sol et au plafond dans une remorque fermée.
Une remorque utilisée principalement pour les marchandises en boîte et les meubles en mouvement bénéficie davantage de rails muraux situés à peu près à hauteur de la taille et des épaules, car la plupart des sangles passent horizontalement sur les objets empilés. Une remorque transportant régulièrement des équipements ou des machines bénéficie davantage des rails montés au sol, car les points d'ancrage bas maintiennent les sangles plus près du centre de gravité de l'article et réduisent les déplacements pendant le transport.
La qualité de l'installation détermine si les charges nominales publiées s'appliquent dans la pratique. Les étapes ci-dessous décrivent une séquence d’installation murale standard.
Pour un système de rails de remorque entièrement fermé couvrant plusieurs murs, le travail de l'avant vers l'arrière en un seul passage continu maintient les hauteurs des rails constantes et évite l'espacement irrégulier qui se produit lorsque les sections sont installées séparément au fil du temps.
Le calibre de l'acier des rails affecte à la fois la capacité nominale et la durabilité à long terme, en particulier dans les remorques exposées au sel de déneigement, à l'humidité ou au stockage extérieur. L'acier de calibre plus épais résiste à la déformation sous des charges répétées et maintient les filetages de fixation de manière plus fiable au fil des années d'utilisation.
Indice de résistance relative selon la jauge d'acier, échelle de dix points, jauge plus épaisse indiquée par un chiffre inférieur.
Au-delà de l’épaisseur brute, la finition de surface détermine dans quelle mesure un rail résiste à la rouille de surface dans des conditions humides ou côtières. Les finitions à revêtement en poudre et traitées au zinc sont couramment utilisées sur les rails électroniques résistants à la corrosion, car elles ajoutent une barrière de protection sans modifier les tolérances dimensionnelles dont dépendent les raccords pour se verrouiller correctement.
La valeur d'un rail e-track vient en grande partie de la gamme de raccords qu'il accepte. Un système de rails électroniques robustes et bien approvisionné devrait prendre en charge les types d'accessoires suivants sans avoir besoin d'outils pour l'installation ou le retrait.
| Accessoire | Fonction principale | Méthode de montage |
|---|---|---|
| Raccord à joint torique | Point d'ancrage général de la sangle | S'enclenche dans la fente ovale |
| Raccord à goujon unique | Attache sangle à cliquet | S'enclenche dans la fente ovale |
| Raccord à anneau en D | Connexion chaîne et élingue | S'enclenche dans la fente ovale |
| Raccord à bille | Fixation rapide de la sangle | S'enclenche dans la fente ovale |
| Raccord électronique à ressort | Ancrage réglable sans outil | S'enclenche dans la fente ovale |
| Barre de séparation de voie | Sépare les sections de chargement | Travées entre deux rails |
Avec Raccords rotatifs à 360 degrés , les sangles peuvent être inclinées pour correspondre à la direction de traction réelle de la charge plutôt que d'être forcées dans une géométrie fixe, ce qui réduit l'usure de la sangle de la sangle et du raccord lui-même lors d'une utilisation répétée.
Étant donné que l'e-track est une norme industrielle partagée, la compatibilité entre les marques est généralement forte, mais l'épaisseur des rails, la qualité du revêtement et la tolérance de montage varient toujours d'un fabricant de système d'e-track à l'autre. Les acheteurs qui s'approvisionnent en volume, que ce soit pour la modernisation de leur flotte ou pour de nouvelles lignes de production de remorques, évaluent généralement un fournisseur sur la capacité de production, la cohérence entre les lots et la capacité à prendre en charge les demandes de systèmes de voie électronique personnalisés pour des longueurs de rail ou des configurations de montage non standard.
Ningbo Force Auto Parts Co., Ltd. est passée d'une usine de production plus petite en 2008 à une base de fabrication moderne plus grande produisant des millions de pièces par an, fournissant des sangles d'arrimage, du matériel, des élingues de levage et des composants de fixation de remorque associés, ainsi que des rails et des raccords de voie électronique. En tant que fournisseur de rails électroniques au service des secteurs du transport, de l'agriculture, de la construction et de l'énergie, l'entreprise travaille avec des partenaires OEM et ODM à la recherche d'une source de système de rails électroniques en gros capable d'évoluer avec les besoins de production plutôt qu'une seule petite commande par lots.
Un système e-track est un rail en acier doté de fentes ovales régulièrement espacées qui acceptent des raccords sans outils, utilisé pour créer des points d'ancrage flexibles et repositionnables à l'intérieur d'une remorque ou d'un véhicule cargo.
Il est utilisé pour sécuriser le chargement dans des remorques fermées, des remorques utilitaires, des remorques mobiles et des véhicules de transport général en donnant aux sangles, crochets et séparateurs un point de fixation solide et mobile.
Les raccords à tête ovale se glissent dans n'importe quelle fente le long du rail et se verrouillent en place d'un quart de tour, permettant aux opérateurs de repositionner les points d'ancrage n'importe où le long du rail sans percer de nouveaux trous.
Le rail est fixé aux montants muraux ou aux éléments de cadre à l'aide de trous pilotes pré-percés et de boulons ou de vis de taille appropriée, gardant le rail au niveau sur toute sa longueur pour un engagement uniforme.
Les emplacements courants incluent des parois latérales à hauteur de taille et d'épaule pour les marchandises générales, au niveau du sol pour les équipements plus lourds et parfois au plafond pour les articles longs ou légers.
Oui, l'installation murale d'un rail électronique vertical et horizontal est l'une des configurations les plus courantes, à condition que le rail soit fixé dans un support solide plutôt que dans une peau fine seule.
La capacité dépend de la méthode de montage et de montage, avec des valeurs nominales à un point généralement autour de 1 667 livres et des sections multipoints correctement renforcées évaluées jusqu'à environ 5 000 livres par point.
La largeur du rail est standardisée à deux pouces, de sorte que la principale décision en matière de dimensionnement est la longueur, qui doit être mesurée par rapport à l'espace utilisable au mur ou au sol et commandée en longueurs standard ou personnalisées.
E-track utilise une fente ovale et offre généralement une plus grande disponibilité d'accessoires, tandis que L-track utilise une fente en forme de L qui peut résister à la traction sous plus d'angles mais propose des options d'accessoires plus étroites.
L'approvisionnement en gros de systèmes de voies électroniques se fait généralement directement par l'intermédiaire d'un fabricant de voies électroniques qui prend en charge les commandes OEM ou ODM et peut adapter la production de rails et d'accessoires au volume du projet.
